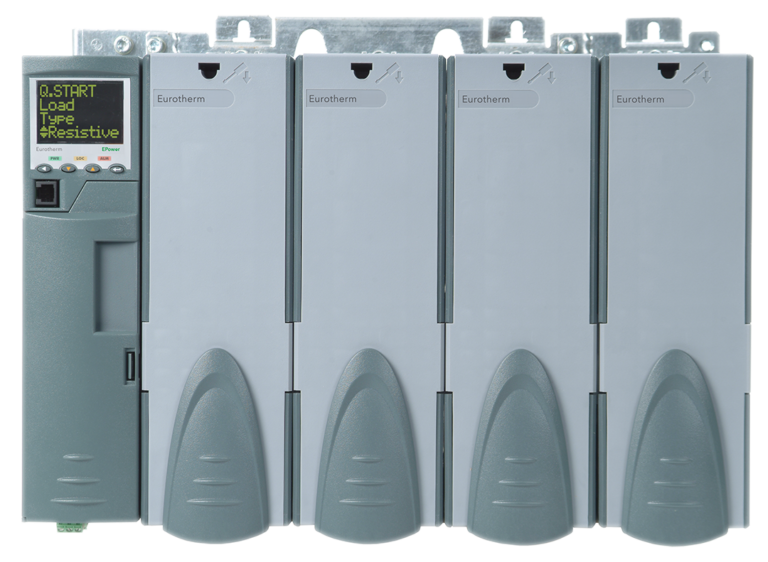

Un sistema de calentamiento eléctrico no mejora por entregar siempre la máxima potencia, sino por aplicar en cada momento la energía que el proceso necesita. El control de potencia EPower permite modular la alimentación de las resistencias eléctricas, medir variables relevantes y establecer límites operativos para obtener un calentamiento más estable, proteger la instalación y aprovechar mejor la energía disponible.
Para conseguirlo no basta con instalar un controlador de potencia. Es necesario seleccionar el modo de disparo adecuado, caracterizar la carga, coordinar el lazo de temperatura con el control eléctrico y comprobar cómo responde el conjunto ante cambios de consigna, perturbaciones o degradación de los elementos calefactores.
¿Qué función cumple EPower en un sistema de calentamiento?
En una instalación industrial, el controlador de temperatura determina cuánta capacidad de calentamiento se necesita. EPower actúa sobre la etapa eléctrica de potencia y regula la energía suministrada a los calentadores mediante dispositivos de estado sólido, evitando la simple conexión y desconexión mecánica de grandes cargas.
De forma simplificada, la cadena de control es la siguiente:
- Un sensor mide la temperatura u otra variable del proceso.
- El controlador compara la medida con la consigna.
- El algoritmo de regulación calcula una demanda de potencia.
- EPower convierte esa demanda en una actuación eléctrica sobre la carga.
- Las medidas y alarmas permiten verificar si la potencia solicitada se está entregando correctamente.
Esta separación es importante: la salida del regulador expresa una demanda, pero la etapa de potencia debe convertirla en energía real de manera segura y controlada. Las caídas de tensión, los cambios de resistencia, una fase ausente o una limitación de corriente pueden hacer que ambas magnitudes no coincidan.
Potencia demandada y energía realmente necesaria
La necesidad térmica depende de la masa que se calienta, el calor específico, las pérdidas al ambiente, el ritmo de producción y las perturbaciones del proceso. Durante el arranque puede requerirse una potencia elevada para alcanzar la consigna; una vez estabilizado el sistema, normalmente basta con compensar las pérdidas y la energía absorbida por el producto.
Por ejemplo, imaginemos un horno que trabaja correctamente al 35 % de su capacidad una vez estabilizado. Mantener los calefactores conectados al 100 % hasta superar la consigna y desconectarlos después provocaría oscilaciones innecesarias. Una modulación coordinada con un lazo PID bien ajustado permite aproximar progresivamente la potencia entregada a la demanda térmica.
El objetivo no es reducir la potencia en cualquier circunstancia, sino suministrarla con la intensidad, duración y secuencia adecuadas para mantener el proceso dentro de sus límites.
Variables que deben controlarse
Para ajustar correctamente un sistema de calentamiento conviene distinguir entre tensión, corriente y potencia. Su relevancia cambia según el tipo de elemento calefactor y su comportamiento con la temperatura.
| Variable | Qué indica | Por qué conviene vigilarla |
|---|---|---|
| Tensión | Potencial aplicado a la carga | Permite detectar variaciones de red y comprobar las condiciones de alimentación. |
| Corriente | Intensidad que circula por los elementos calefactores | Ayuda a limitar sobrecargas e identificar cambios, desequilibrios o interrupciones en la carga. |
| Potencia activa | Energía eléctrica efectiva transferida por unidad de tiempo | Es una referencia directa para relacionar la demanda del regulador con el aporte energético real. |
| Resistencia o impedancia calculada | Comportamiento eléctrico de la carga | Sus variaciones pueden revelar envejecimiento, cambios térmicos o anomalías del elemento. |
Las funciones de medida, regulación y diagnóstico disponibles dependen de la configuración concreta del equipo y de la arquitectura eléctrica. Por ello, antes de seleccionar el modo de control debe revisarse la documentación vigente de la versión utilizada.
Cómo elegir el modo de disparo
El modo de disparo define cómo se entrega la potencia a la carga. No existe una opción universal: deben considerarse la inercia térmica, la naturaleza resistiva o transformada de la carga, las corrientes de arranque, el ruido eléctrico y los requisitos de calidad de red.
Disparo por ciclos completos
La potencia se regula conectando y desconectando ciclos completos de la red, habitualmente en el paso por cero. Es una solución frecuente para cargas resistivas con suficiente inercia térmica.
- Conviene cuando: la carga admite modulación por paquetes de ciclos y se busca reducir las perturbaciones asociadas a la conmutación dentro de la onda.
- Debe comprobarse: que el tiempo de modulación sea compatible con la respuesta térmica y no produzca fluctuaciones no deseadas en la red.
Ángulo de fase
La conducción se inicia en un punto controlado de cada semionda. Permite una entrega gradual dentro del ciclo y puede resultar necesaria con determinadas cargas, transformadores o elementos cuya resistencia varía notablemente.
- Conviene cuando: es necesario limitar corrientes de arranque o controlar con mayor progresividad cargas de comportamiento complejo.
- Debe comprobarse: su impacto sobre armónicos, factor de potencia, compatibilidad electromagnética y calentamiento de los componentes eléctricos.
Modos combinados o adaptados al arranque
En ciertas aplicaciones interesa utilizar un comportamiento durante el arranque y otro cuando la carga alcanza su régimen estable. Un caso habitual es el de elementos calefactores cuya resistencia en frío es muy inferior a la de trabajo: aplicar directamente toda la tensión puede generar una corriente inicial excesiva.
La estrategia puede consistir en controlar inicialmente la corriente y, una vez estabilizada la carga, pasar a una modulación más eficiente para el funcionamiento continuo. Esta transición debe configurarse a partir de datos eléctricos reales, no únicamente de la potencia nominal indicada en placa.
Proceso de ajuste en seis etapas
Una puesta en marcha rigurosa ayuda a evitar inestabilidad térmica, disparos intempestivos y sobredimensionamientos. Estas son las comprobaciones esenciales.
1. Caracterizar la carga
Hay que identificar la tensión nominal, potencia, corriente, número de fases, conexión eléctrica y comportamiento de la resistencia entre el estado frío y la temperatura de operación. También debe comprobarse si existe un transformador entre el controlador y los calentadores.
2. Definir el objetivo térmico
No es lo mismo mantener un depósito a temperatura constante que ejecutar rampas rápidas en un horno o compensar cambios continuos de caudal. Deben establecerse la consigna, la velocidad de calentamiento admisible, la uniformidad requerida y los límites de sobretemperatura.
3. Seleccionar la estrategia eléctrica
Con los datos anteriores se eligen el modo de disparo, la variable de regulación y los límites de tensión, corriente o potencia. La decisión debe considerar también la capacidad de la acometida, las protecciones, la sección de los conductores, la ventilación del armario y la disipación térmica.
4. Coordinar el lazo de temperatura y la etapa de potencia
El controlador de temperatura debe entregar una demanda compatible con la entrada y la escala configuradas en EPower. Además, el tiempo de ciclo y el ajuste PID deben adecuarse a la inercia del proceso. Un PID demasiado agresivo puede solicitar cambios de potencia que el sistema térmico no necesita y favorecer oscilaciones.
5. Establecer límites y alarmas
Los límites no deben fijarse tan cerca del punto normal que provoquen alarmas frecuentes ni tan lejos que dejen de proteger el proceso. Conviene contemplar sobrecorriente, desviaciones de potencia, pérdida de fase, fallo de carga y sobretemperatura del sistema, según las funciones disponibles y el análisis de riesgos.
6. Validar con tendencias
Durante las pruebas deben registrarse, como mínimo, consigna, temperatura medida, demanda del regulador, corriente y potencia. Las tendencias permiten observar si una oscilación nace en el lazo térmico, en la alimentación eléctrica o en la propia carga.
La validación debe realizarse en diferentes estados: arranque en frío, aproximación a consigna, régimen estable y perturbaciones representativas de la producción. Una prueba limitada al funcionamiento sin carga de proceso puede ocultar problemas que aparecerán después.
Señales de que el sistema no está bien ajustado
- Sobreimpulso de temperatura: puede indicar exceso de potencia disponible, mala ubicación del sensor o un PID demasiado agresivo.
- Oscilaciones periódicas: suelen relacionarse con una modulación lenta, un ajuste inadecuado del lazo o una interacción entre zonas térmicas.
- Corrientes elevadas durante el arranque: obligan a revisar la resistencia en frío, las rampas y el modo de disparo.
- La demanda aumenta, pero la temperatura no responde: conviene comprobar fases, fusibles, conexiones, elementos calefactores y potencia real entregada.
- Diferencias entre zonas similares: pueden revelar desequilibrios eléctricos, pérdidas térmicas distintas o sensores con ubicaciones no equivalentes.
- Alarmas intermitentes sin causa aparente: deben analizarse mediante registros temporales; resetearlas sin diagnóstico puede ocultar una degradación progresiva.
Errores frecuentes que afectan al rendimiento
Uno de los errores más comunes es dimensionar únicamente a partir de la potencia nominal. También deben considerarse las condiciones de arranque, la temperatura del armario, el margen operativo, el tipo de carga y la coordinación con las protecciones.
Otro fallo habitual consiste en utilizar el porcentaje de salida del PID como si fuera una medida exacta del consumo. Una salida del 50 % representa una orden de control; la potencia efectiva dependerá de la tensión de red, la carga, los límites configurados y el modo de actuación.
Tampoco conviene intentar corregir todos los problemas modificando el PID. Si una resistencia está dañada, existe una fase ausente o la potencia instalada es insuficiente, reajustar el algoritmo puede enmascarar temporalmente el síntoma, pero no eliminar su causa.
Integración, supervisión y gestión de cargas
En instalaciones con varios calentadores, la eficiencia global no depende solo del control de cada zona. Si todas solicitan la máxima potencia simultáneamente, pueden generarse picos de demanda y sobrecargar innecesariamente la infraestructura eléctrica.
Una estrategia de gestión de cargas permite coordinar la entrega de energía teniendo en cuenta prioridades, restricciones y capacidad disponible. Su conveniencia aumenta en hornos multizona, líneas con numerosos calentadores o instalaciones donde el consumo de potencia debe mantenerse dentro de un límite.
La integración con el sistema de automatización también facilita registrar tendencias, generar alarmas contextualizadas y comparar la demanda térmica con las variables eléctricas. Para que esos datos sean útiles, las escalas, unidades, marcas temporales y estados de calidad deben estar correctamente definidos.
Cuándo conviene realizar un análisis profesional
Es recomendable revisar la aplicación con especialistas cuando existen cargas no lineales, transformadores, corrientes de arranque elevadas, varias zonas interdependientes o requisitos exigentes de uniformidad térmica. También cuando se sustituye un sistema de contactores por control de estado sólido, se amplía la potencia instalada o aparecen perturbaciones eléctricas.
El análisis debe abarcar el proceso térmico, la carga, la red, las protecciones, la instrumentación y la lógica de control. Tratar cada elemento de forma aislada puede conducir a una solución técnicamente válida en un punto, pero inadecuada para el comportamiento global.
Ajustar la potencia para estabilizar el proceso
Controlar bien el calentamiento eléctrico significa relacionar la demanda térmica con la potencia realmente entregada, escoger el modo de disparo apropiado y verificar el resultado mediante medidas y tendencias. La configuración debe proteger la carga y la instalación sin limitar innecesariamente la producción.
FLUX INGENIEROS aborda este tipo de aplicaciones desde el análisis del proceso y la integración del control automático, utilizando soluciones Eurotherm cuando encajan con los requisitos eléctricos, térmicos y de explotación de datos. El punto de partida debe ser siempre el mismo: comprender la carga y el proceso antes de definir el equipo y sus parámetros.
